揭秘北京冬奥会开幕式上世界最大LED舞台数字显示技术

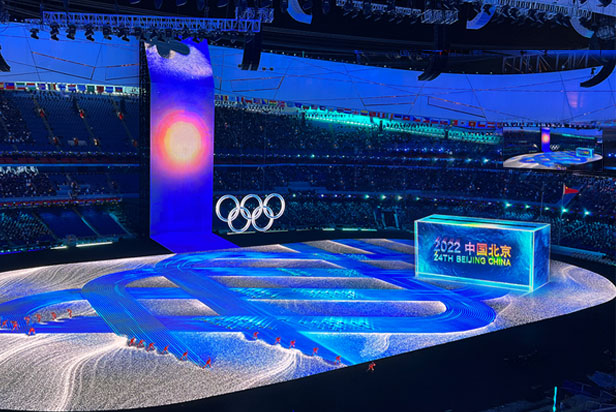

地面显示系统作为开幕式演出显示系统和表演舞台，承载了开幕式60%以上的演出创意，是目前世界最大的LED三维立体舞台，像素达到14880x7248，接近8个8K分辨率，完美呈现裸眼3D效果。

北京冬奥会开幕式整个项目周期跨越北京夏季、雨季以及12月至次年2月的冬季、雪季，为保障开幕式顺利举行，设计团队根据开幕式现场应用超大面积LED显示模组时面临的复杂内外部环境，研究开发出具有防水、防滑、防眩目、高荷载的高性能LED显示模组，以适应户外低温冰冻等极端环境。LED显示屏及其部件全部达到IP66防护标准，完全防止外物侵入，承受强烈喷水时电器的进水量不会产生有害的影响。

同时考虑到安全性，在结构部件设计上主要以金属材质主，部分零件选用具备阻燃等级的含塑材质，并且采用器件分散排布设计，散热均匀，有效避免热量集聚风险。

为了避免传统的菊花链式级联同步带来的串行故障风险，技术团队采用了1套帧同步信号发生器，同时为14台播放服务器和24台视频拼接器提供统一的外同步信号，确保38台独立的设备保持同步工作且互不干扰，同步时间误差不超过2μs（微秒），画面像素扫描误差不超过1行。

在开幕式地面LED显示系统的设计和施工环节，引入了航天质量管理方法，将严格标准融入每一个环节中。经过前期充分的测试验证，每一块LED显示模块和链接线缆，面对冬季-20℃低温，以及演员高强度彩排踩踏和设备机械的碾压，都能稳定呈现超8K高清视频流畅的画面效果，颠覆了传统演出舞台的空间结构，实现人屏互动，打造出数字化多维空间特效。 LED地屏显示面板还加装抗眩光、抗摩尔纹、防滑雾化面罩，显示画面柔和，为摄像转播提供全焦段无杂波、无干扰的纯净视频显示画面。

如此超大型LED屏如何实现可靠、安全、稳定供电也是要解决的难题之一。

开幕式舞台三个显示装置的总用电量非常大，主，备供电回路用电负荷各需要2600kW，三个装置共用100kW的航空箱配电柜52台，20kW的电源分配器534台，各类电线电缆198000米。设计团队在LED显示屏的配电系统设计中采用了双电源双电力模式。

即在每个LED单元箱体内配置一主一备两个开关电源，两个电源的工作模式为均流热备模式。正常供电时，每个电源带载50%的用电负荷，当其中一块电源故障时，另一块电源可立即带载100%的用电负荷，无切换断电延时。

开幕式前工作人员通过多次演练和测试调整系统，频繁安装、拆卸，检验了系统的耐受度。”此外，本次冬奥开幕式首次使用了系统四备份和像素四备份，以确保万无一失。
